はんだ付けロボット（省スペース・高剛性４軸ツール）
型式：iCROSS TX-i224
標準構成 ○本体/TX-i224 ○TS-612 ○TI-632(TI-652) ○TF-621 ○TP-643

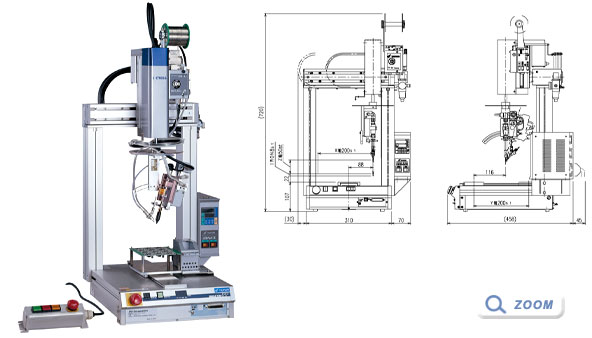

※写真はTI-632仕様です。
- はんだ付けロボット 省スペース・高剛性４軸ツール iCROSS TX-i224の特長

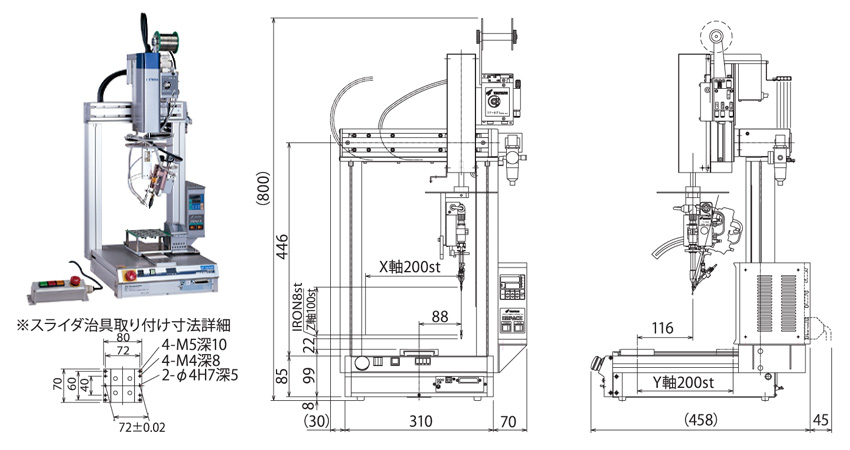

ロボット本体は３３０㎜×３７０㎜のコンパクトサイズながら、動作範囲は２００×２００×１００(Ｘ、Ｙ、Ｚ軸）を確保しました。 ※動作範囲４００×４００×１００(Ｘ、Ｙ、Ｚ軸）も対応可
-
はんだ付けコントローラーは取り扱いが容易で１次から３次までの糸はんだ供給量、供給速度および加熱時間の設定ができるIMPACⅡを搭載。
鉛フリーはんだ付けに効果的なオプションである糸はんだプリヒート、Ｎ２ジャケットを搭載可能です。
| 型式 | iCROSS（TX-i224） | ||||||||||||||||||||
| 電源電圧・周波数・容量 | AC100V ±10% 50/60Hz 1.0KVA | ||||||||||||||||||||
| 使用周囲温度・湿度・環境 | 0～40℃（結露腐食性ガスなきこと・塵埃のひどくなきこと） | ||||||||||||||||||||
| 使用エアー圧 | 0.4～0.5MPa（4～5kgf/c㎡）ドライエアーのこと | ||||||||||||||||||||
| 動作方法・制御軸数 | PTP制御・総軸数4軸（同時3軸直線、円弧補間機能有り） | ||||||||||||||||||||
| 駆動方式 | パルスモータ、ボールネジ駆動 | ||||||||||||||||||||
| 各軸の性能 |
|
||||||||||||||||||||
| プラグラム数 | 48プログラム | ||||||||||||||||||||
| データ記憶容量 | 総プログラムステップ数6000ステップ・ポイント数3000ポジション | ||||||||||||||||||||
| ティーチング方式 | ティーチングペンダントTTP-822（オプション）を使用した数値入力、及びジョグ送りによるダイレクトティーチング | ||||||||||||||||||||
| はんだ付け条件 | 16ブロック（一次～三次はんだ送り量、 速度及び加熱時間設定可能） | ||||||||||||||||||||
| はんだ付け動作 | ポイントはんだ付け、または簡易スライドはんだ付け | ||||||||||||||||||||
| 本体 | 20kg |
（※）ティーチングペンダント/TTP-822は別売りとなります。
