繊細なテーマに対応した上位機種 IRON TI-652

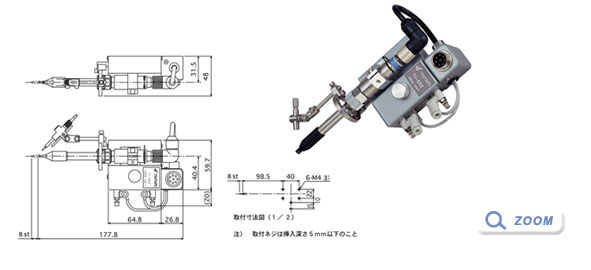

繊細なテーマに対応した上位機種 IRON TI-652画像
繊細なテーマに対応した上位機種

ロータリーシリンダーを搭載し、コテ先の繊細な当たりを要求されるテーマや、ピン間をスライドするコネクタのはんだ付けなどに威力を発揮します。

S字カーブ制御搭載です。

コテ先の荷重軽減する゛軽タッチ機構゛を搭載です。

コテ先の上下運動ストロークの短縮によりタクトタイム短縮に貢献します。

型式 TI-652
質量 0.4Kg(コテ先、ヒーターは除く)
コテ駆動 ロータリーエアシリンダー
コテ先ストローク 8mmストローク
使用コテ先 TKN、TKHタイプ
使用ヒータ THPハイパワータイプ
オプションパーツ コテ取り付けアーム
 ・ポイント用 TR-622
 ・スライド用 TR-622
ルビーノズル(TNZ3-□□□)※高性能なはんだ供給するためのノズルです。

(注)「IRON UNIT」単体にはヒーター/TH-6-70-100及び、CAユニット(コテ先温度検出部)/TCA-16は付属しておりませんので、別途必要となります。
