新工法フラクサー（スルーホール充填型）MONBIT-i TB-i444S

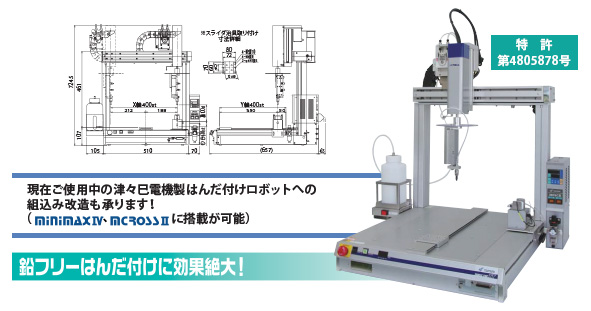

- 新工法フラクサー（スルーホール充填式）MONBIT-i TB-i444S（特許：4805878号）

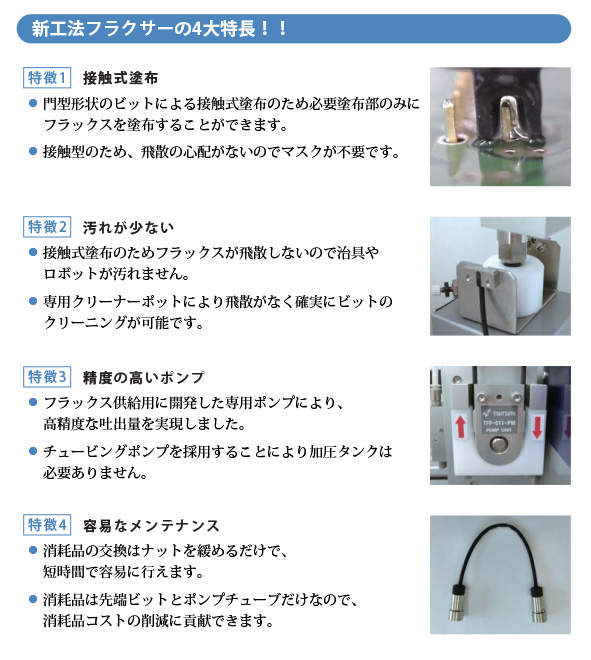

スルーホールの内部まで確実にフラックスを塗布します。
飛散のないフラックス塗布が可能です。
リード線や端子全周にフラックスを塗布することが可能です。
バラつきの少ない安定したフラックス塗布を実現します。
他の設備に比べて清掃などのメンテナンスが容易です。

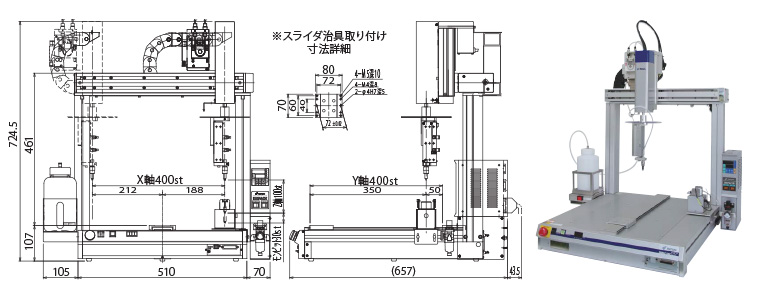

動作範囲はX軸200ｍｍY軸200ｍｍ～X軸400ｍｍY軸400ｍｍを 標準とし、サイズの拡張やインライン化にも対応が可能です。
| 型式 | TB-i444S |
| 電源電圧 | AC100V ±10％ 50/60Hz 1.0KVA |
| 使用周囲温度 | 0～40℃（結露、腐食性ガス､等なきこと） |
| 使用エアー圧 | 0.4～0.5MPa（ドライエアーのこと） |
| 動作方法・制御軸数 | PTP制御・総軸数4軸（同時3軸直線・円弧補間機能あり） |
| 駆動方式 | パルスモータ、ボールネジ駆動、エンコーダ付き |
| 各軸の性能 | ストローク／位置繰返し精度／最大速度 |
| X 軸 | 400mm ／ ±0.02mm ／ 600mm/S |
| Y 軸 | 400mm ／ ±0.02mm ／ 600mm/S |
| Z 軸 | 100mm ／ ±0.02mm ／ 300mm/S |
| R 軸 | 360° ／ ±0.2° ／ 360°/S |
| プログラム数 | 48プログラム |
| データ記憶容量 | 総プログラムステップ数6000ステップ、ポイント数3000ポイント |
| ティーチング方式 | ティーチングペンダント（オプション）により MDI, ジョギングによるダイレクトティーチング |
| フラックス塗布条件 | 31ブロック |
| フラックス塗布動作 | ポイントフラックス塗布 及び スライドフラックス塗布 |
| 本体質量 | 45kg |
