はんだ付けロボット（高性能コンパクトツール）
型式：MINICROSS TX-831
標準構成 ○本体/TX-831(MAXEEDを内蔵) ○TI-652(TI-632) ○TF-621 ○TP-643

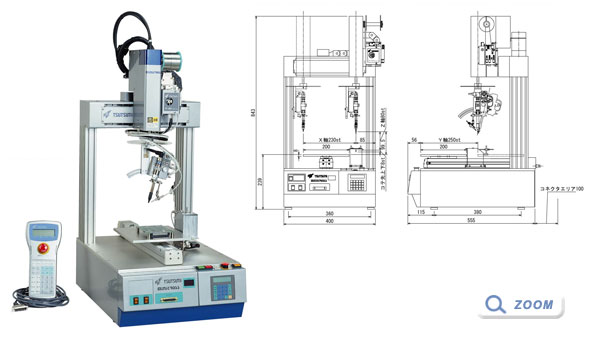

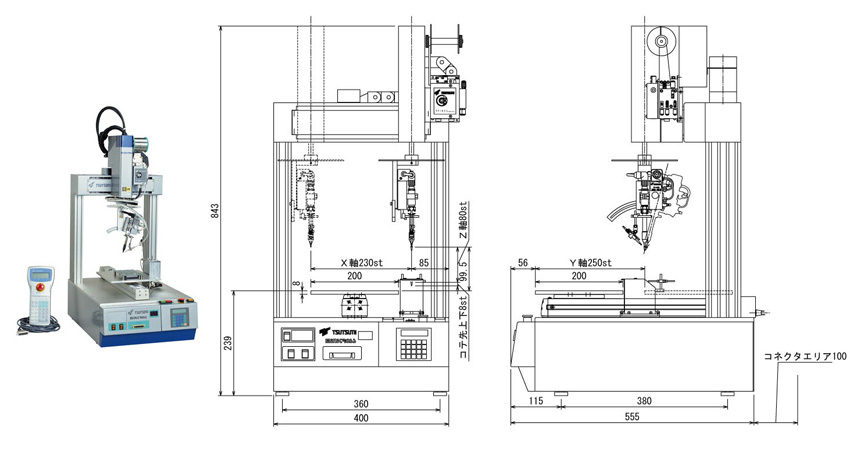

※写真はTI-652仕様です。
- はんだ付けロボット 高性能コンパクトツール MINICROSS TX-831の特長
各軸はボールネジの使用により、高精度でスムースな動作を可能にし、低速移動は0.1 ㎜ /sを実現。スライドはんだ付けの安定性とタクトタイム短縮につながります。
駆動モータにＡＣサーボモータを採用し、メンテナンスフリーを実現しました。
ツール部は直線、円弧補間ができ、コントローラはフリープログラム方式を採用しているため、多様なスライドはんだ付け、ポイントはんだ付けに対応できます。
-
鉛フリーはんだ付けに効果的なオプションである、「はんだプリヒート」の温調器を内蔵可能です。（オプション）
| 型式 | MINICROSS（TX-831） | ||||||||||||||||||||
| 電源電圧・周波数・容量 | AC100V ±10% 50/60Hz 1.0KVA | ||||||||||||||||||||
| 使用周辺温度・湿度・環境 | 0～40℃（結露、腐食性ガス、等なきこと） | ||||||||||||||||||||
| 使用エアー圧 | 0.4～0.5MPa（ドライエアーのこと） | ||||||||||||||||||||
| 動作方法・制御軸数 | ＰＴＰ制御・総軸数４軸（同時３軸直線、円弧補間機能有り） | ||||||||||||||||||||
| 駆動方式 | ACサーボモータ、ボールネジ駆動 | ||||||||||||||||||||
| 各軸の性能 |
|
||||||||||||||||||||
| プラグラム数 | 48プログラム | ||||||||||||||||||||
| データ記憶容量 | 総プログラムステップ数6000ステップ・ポイント数3000ポジション | ||||||||||||||||||||
| ティーチング方式 | ティーチングペンダントTTP-822（オプション）により M DⅠ、ジョギング及び、サーボフリーによるダイレクトティーチング |
||||||||||||||||||||
| 入力 |
|
||||||||||||||||||||
| 出力 |
|
||||||||||||||||||||
| はんだ付け条件 | 99ブロック、フリープログラム方式 | ||||||||||||||||||||
| はんだ付け動作 | ポイントはんだ付け、スライドはんだ付け | ||||||||||||||||||||
| 本体 | 48kg |
（※）ティーチングペンダント/TTP-822は別売りとなります。
