はんだ製品情報はんだ付けユニット新多機能タイプ MAXEEDⅡ TS-811
はんだ付けユニット

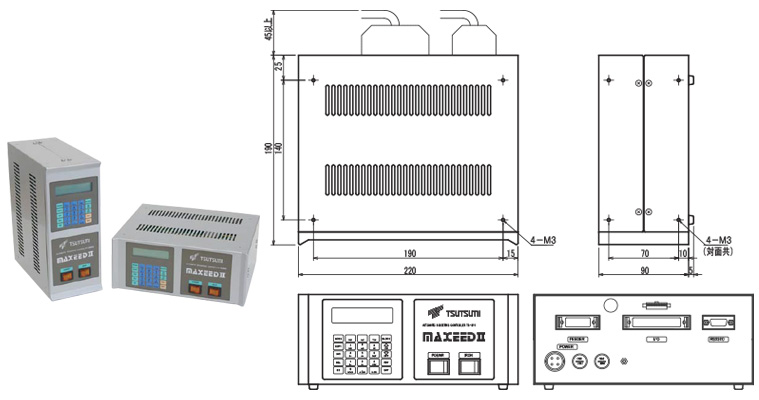

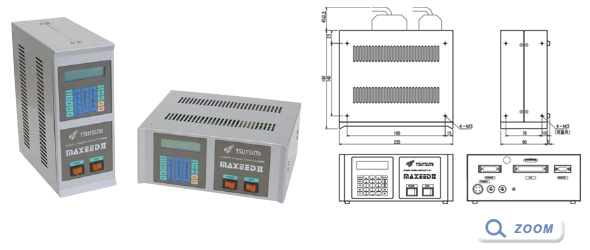

新多機能タイプ MAXEEDⅡ TS-811
MAXEEDⅡセット ○TS-811 ○TI-632 ○TF-621N
- TS-811の新機能
511種類の異なったはんだ付け条件が登録可能です。
コマンドの選択が自由に可能なフリープログラミング方式です。
一つのはんだ付け条件の中で、「はんだ送り」や「タイマー」が何回でも設定 可能です。
豊富な入出力により、自動機との接続が容易に可能です。
パソコンとの接続が可能で、はんだ付け条件や動作チャートのデータ管理が簡単に行えます。
（※オプションの「TSCO WIN」使用時）
| 型式 | TS-811-□ ※□は据え付け方向 | |
| 質量 | 3Kg | |
| 電源電圧 | AC100～240V ±10％ 50/60Hz | |
| 消費電力 | 50W＋（ヒータ容量） | |
| 使用周囲温度 | 0～40℃（結露なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスなきこと | |
| 制御方式 | 32ビットマイコン | |
| 制御数 | 同時2制御（はんだ送り、AUX） | |
| プログラム数 | 511種類 | |
| プログラム方式及び、温度設定 | パネルキー、RS232C | |
| 動作シーケンス | フリープログラミング方式（シーケンス機能付き） | |
| 温度制御方式 | PID方式 | |
| 温度設定範囲 | 0～500℃（32～932ﾟＦ） | |
| 設定値 | はんだ送り量 0～99.9mm | |
| はんだ送り速度 0～99.9mm/sec | ||
| AUX送り量 0～99.9mm | ||
| AUX送り速度 0～99.9mm/sec | ||
| タイマー 0～9.99sec | ||
| コマンド 15命令 | H.U、H.D、S+、S-、S.CLN、A.U、A.D、A+、A-、A.CLN、TIM、IN、OUT、ACK、H.ON | |
| 制御信号 | （入力） | はんだ付け条件選択（9BITバイナリー）、温度待機解除 |
| スタート、非常停止、エラーリセット、コテ先 上／下、AUXコテ先 上／下 | ||
| はんだ送り、はんだ戻し、AUX送り、AUX戻し、スライドエンド | ||
| 汎用（IN1～IN4） | ||
| （出力） | スタンバイ、動作中、ACK、はんだ切れエラー、はんだ詰まりエラー | |
| 温度異常、LSオーバータイムエラー、温度待機中 | ||
| コテ先寿命管理用出力、AUXコテ先寿命管理用出力、コテ先 上限 | ||
| コテ先 下限、AUXコテ先 上限、AUXコテ先 下限、コテ先ブロー中 | ||
| AUXコテ先ブロー中、汎用出力（OUT1～4）、オプションモニタ（±） | ||
| 据え付け方向 | 縦型・・・V、横型・・・H | |
