はんだ付けユニット

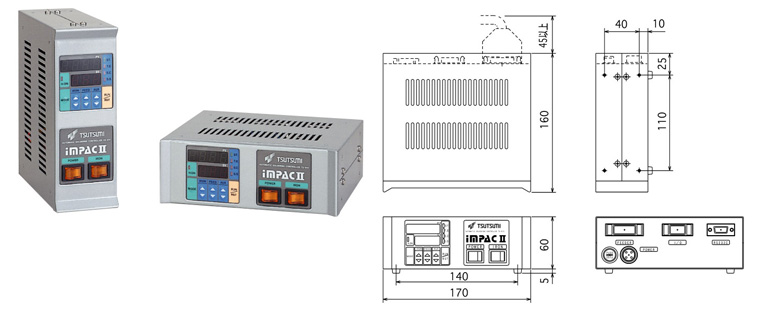

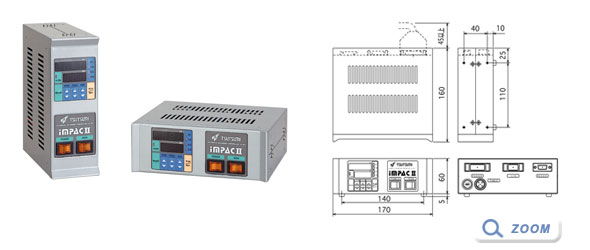

独自温調プログラム搭載（簡単操作タイプ） IMPACⅡ TS-612
IMPACⅡセット ○TS-612 ○TI-632 ○TF-621
- 独自の温調プログラムを搭載した簡単操作タイプです。
16種類の異なったはんだ付け条件が使用可能です。
はんだ3次送り機能搭載。
設定は各数値を入力するだけの簡単操作となっています。
| 型式 | TS-612-□ ※□は据え付け方向 | |
| 質量 | 2Kg | |
| 電源電圧 | AC100V ±10% 50/60Hz | |
| 消費電力 | 30W＋（ヒータ容量） | |
| 使用周囲温度 | 0～50℃（結露なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスなきこと | |
| 制御方式 | 16ビットマイコン | |
| 制御数 | 2軸（はんだ送り、AUX） ※エアによる駆動、動作はサイクル内（スライド軸またはＺ軸にて使用） |
|
| はんだ付け条件 | 16種類 | |
| プラグラム方式及び、温度設定 | MDIまたはRS232C | |
| 動作シーケンス | 固定方式 | |
| 温度制御方式 | PID方式 | |
| 温度設定範囲 | 0～500℃ | |
| 設定値 | はんだ送り量 0～99.9mmまたは0～999mm | |
| タイマー 0～9.99secまたは0～99.9sec | ||
| 制御信号 | （入力） | スタート、ストップ、コテクリーニング、リセット、ブロック選択(4bit) |
| （出力） | スタンバイ、動作中、はんだ送りエラー、温度異常、1軸原点 | |
| 据え付け方向 | 縦型・・・V、横型・・・H | |
