はんだ製品情報はんだ付けロボットレーザー温度制御型 LASEMON TL-411
はんだ付けロボット（レーザー温度制御型）
型式：LASEMON TL-411
- レーザーはんだ付けロボット（レーザー温度制御型） LASEMON TL-411 の特長

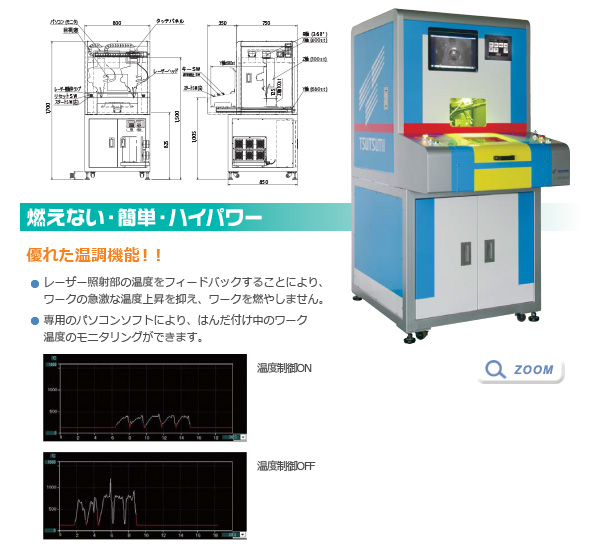

高いレスポンスの温度制御によりレーザー照射部を監視するため基板を 燃やしません。
新温調機能の搭載により、条件出しが容易になりました。
レーザーはんだ付けクラスNo.1のハイパワーレーザー搭載で高熱容量 ワークへのはんだ付けにも対応します。
対象ワークに合わせてパワー切替が可能です。（40W、80W、120W）
レーザーヘッド専用のフィーダーユニットを開発し高精度なはんだ供給を 実現しました。
標準仕様で動作範囲400×680×100（X、Y、Z軸）を確保し、様々な ワークに対応が可能です。
また、お客様の仕様に合わせて動作範囲のカスタマイズが可能となって おります。専用のパソコンソフトによりはんだ付け中のワーク温度をモニタリング することが可能です。

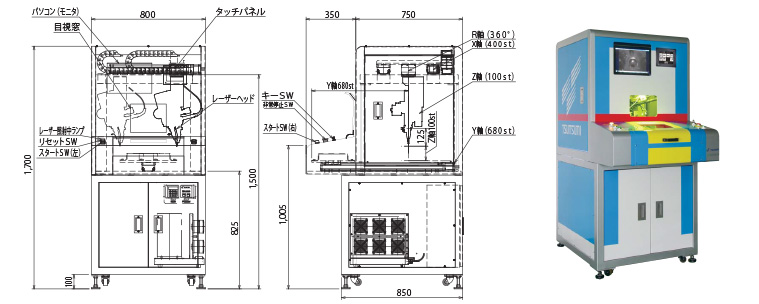

| 【諸元表】 | 本体仕様 | ||||||||||||||||||||
| 型式 | TL-411 | ||||||||||||||||||||
| 電源電圧 | AC200V ±10％ 50/60Hz 3.0KVA | ||||||||||||||||||||
| 使用周囲温度 | 0～50℃（結露なきこと） | ||||||||||||||||||||
| 動作方法・制御軸数 | PTP制御・総軸数4軸（同時3軸直線・円弧補間機能あり） | ||||||||||||||||||||
| 駆動方式 | ACサーボモータ、ボールネジ駆動 | ||||||||||||||||||||
| 各軸の性能 |
|
||||||||||||||||||||
| プラグラム数 | 48プログラム | ||||||||||||||||||||
| データ記憶容量 | 総プログラムステップ数6000ステップ、ポイント数3000ポイント | ||||||||||||||||||||
| ティーチング方式 | ティーチングペンダント（オプション）によりMDI, ジョギングによるダイレクトティーチング | ||||||||||||||||||||
| はんだ付け条件 | 99ブロック |
| 【諸元表】 | レーザーユニット |
| 制御装置電源 | AC100V～220V 50/60Hz |
| 制御装置冷却方式 | FCLD毎にヒートシンクと冷却ファンにて強制冷却 |
| 光 源 | FC－LD |
| LD波長 | 915±20nm＠25℃ |
| LD出力 | 120W＠ファイバー出射端 |
| 製品クラス | クラス4 |
| 発振形態 | CW 最大5sec |
| 出射ユニットレンズ構成 | Φ30ｍｍ、コリメートレンズ F60ｍｍ 集光レンズ F120ｍｍ |
| LD出力設定時間 | 1ms～5.0sec |
| 出射ユニット | CCDカメラ、放射温度計搭載 |
| 集光ビームサイズ | Φ0.8mm以下 |
