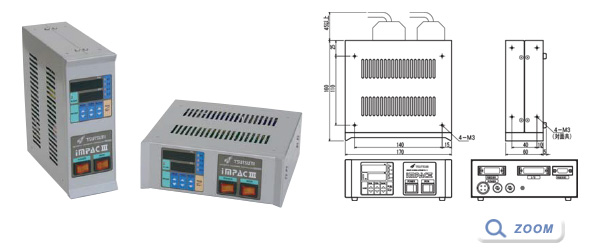

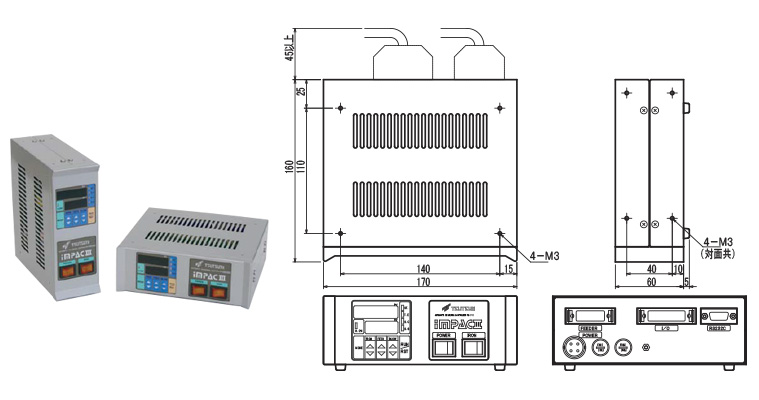

はんだ付けユニット（簡単操作タイプ） IMPACⅢ TS-711
IMPACⅢセット ○TS-711 ○TI-632 ○TF-621N
- TS-711の新機能
31種類の異なったはんだ付け条件が登録可能です。
I／O増設及び、はんだ3次送り機能搭載。
設定は各数値を入力するだけの簡単設定となっています。
パソコンとの接続が可能で、はんだ付け条件や動作チャートのデータ管理が簡単に行えます。
（※オプションの「TSCO WIN」使用時）
| 型式 | TS-711□ ※□は据え付け方向 | |
| 質量 | 2Kg | |
| 電源電圧 | AC100～240V ±10％ 50/60Hz | |
| 消費電力 | 30W＋（ヒータ容量） | |
| 使用周囲温度 | 0～50℃（結露なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスなきこと | |
| 制御方式 | 32ビットマイコン | |
| 制御数 | 1制御 | |
| はんだ付け条件 | 31種類 | |
| プラグラム方式及び、温度設定 | パネルキー、RS232C | |
| 動作シーケンス | 固定方式 | |
| 温度制御方式 | PID方式 | |
| 温度設定範囲 | 0～500℃（32～932ﾟＦ） | |
| 設定値 | はんだ送り量 0～99.9mmまたは0～999mm | |
| はんだ送り速度 0～99.9mm/sec | ||
| タイマー 0～9.99secまたは0～99.9sec | ||
| 制御信号 | （入力） | スタート、ストップ、コテ先クリーニング、リセット |
| スライドエンド、手動はんだ送り、温度待機解除、コテ先下降 | ||
| はんだ付け条件選択（4bit） | ||
| （出力） | スタンバイ、動作中、はんだ詰まりエラー、はんだ切れエラー | |
| 温度異常、ブローSOL、ACK、コテ先上限LS、コテ先下限LS | ||
| 温度待機中、コテ先寿命管理、LSオーバータイム | ||
| 据え付け方向 | 縦型・・・V、横型・・・H | |
