はんだ製品情報はんだ付けユニット独自温調プログラム搭載（多機能タイプ） MAXEED TS-621
はんだ付けユニット

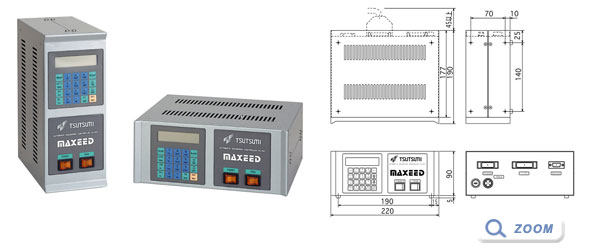

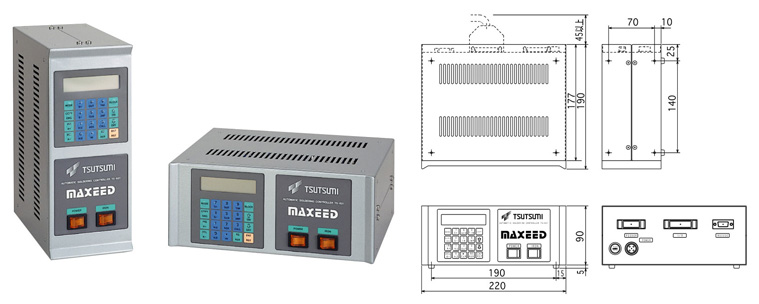

独自温調プログラム搭載（多機能タイプ） MAXEED TS-621
MAXEEDセット ○TS-621 ○TI-632 ○TF-621
- 99種類の異なったはんだ付け条件が使用可能です。
コマンドの選択が自由に可能です。
・一つのはんだ付け条件の中で、「はんだ送り」や「タイマー」が何回でも設定可能です。
・はんだ付け条件内に、汎用入出力がプログラミングできるため、他の設備との接続が容易に可能です。パソコンとの接続により、はんだ付け条件や動作チャートのデータ管理が簡単に行えます。
（※オプションの「TSCO WIN」使用時）
| 型式 | TS-621-□ ※□は据え付け方向 | |
| 質量 | 3Kg | |
| 電源電圧 | AC100V ±10% 50/60Hz | |
| 消費電力 | 50W＋（ヒータ容量） | |
| 使用周囲温度 | 0～50℃（結露なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスなきこと | |
| 制御方式 | 16ビットマイコン | |
| 制御数 | 同時2軸（はんだ送り、AUX） | |
| プログラム数 | 99種類 | |
| プログラム方式及び、温度設定 | MDIまたはRS232C | |
| 動作シーケンス | フリープログラミング方式（シーケンス機能付き） | |
| 温度制御方式 | PID方式 | |
| 温度設定範囲 | 0～500℃ | |
| 設定値 | はんだ送り量 0～99.9mm | |
| はんだ送りスピード 0～99.9mm/sec | ||
| AUX送り量 0～99.9mm | ||
| AUX送りスピード 0～99.9mm/sec | ||
| タイマー 0～9.99sec | ||
| コマンド | S+,S-,H.U,H.D,ACK,IN,OUT,CLN,TIM,JMP,CALL,AUX | |
| 制御信号 | （入力） | スタート、ストップ、コテ上/下、リセット |
| はんだ付け条件選択（7BITバイナリー） | ||
| 汎用（IN1～IN4） | ||
| （出力） | スタンバイ、動作中、ACK、はんだ送りエラー、温度異常 | |
| コテクリーニング、汎用（OUT1～OUT4） | ||
| 据え付け方向 | 縦型・・・V、横型・・・H | |
